간략한 소개
캔틸레버 빔 로드 셀은 고정된 엔드 빔의 변형률을 감지하여 힘을 측정하도록 설계된 계량 센서 유형입니다.{0}} 이는 일반적으로 산업 및 상업용 응용 분야에서 정밀한 중량 측정을 위해 로드 셀 계량 시스템에 통합됩니다. 이 시스템은 기계적 힘을 전기 신호로 변환하여 정확하고 신뢰할 수 있는 질량 판독을 가능하게 합니다.
특징
1. 고강도 합금강으로 제작되어 열악한 환경에서도 내구성과 내식성을 보장합니다.-
2. 안정적인 성능을 위해 내부 구성 요소를 먼지와 물 유입으로부터 보호하는 IP67 기능을 갖추고 있습니다.
3. 고감도의 컴팩트한 디자인으로 공간과 정확성이 중요한 컴팩트 로드 셀 계량 시스템에 통합하는 데 이상적입니다.
핵심 사양
| 부하 범위 | 500kg-3000kg |
| 정격 출력(mV/V) | 2mV/V |
| 포괄적인 오류 | ±0.02%FS |
| 입출력저항(Ω) | 381±4/350±1 |
| 와이어 사양 길이 | Φ5.2*3m 또는 맞춤형 |
| 배선 방법 | 녹색 --------흥분+ 검정색--------흥분- 흰색----신호+ 빨간색 -------신호- |
애플리케이션

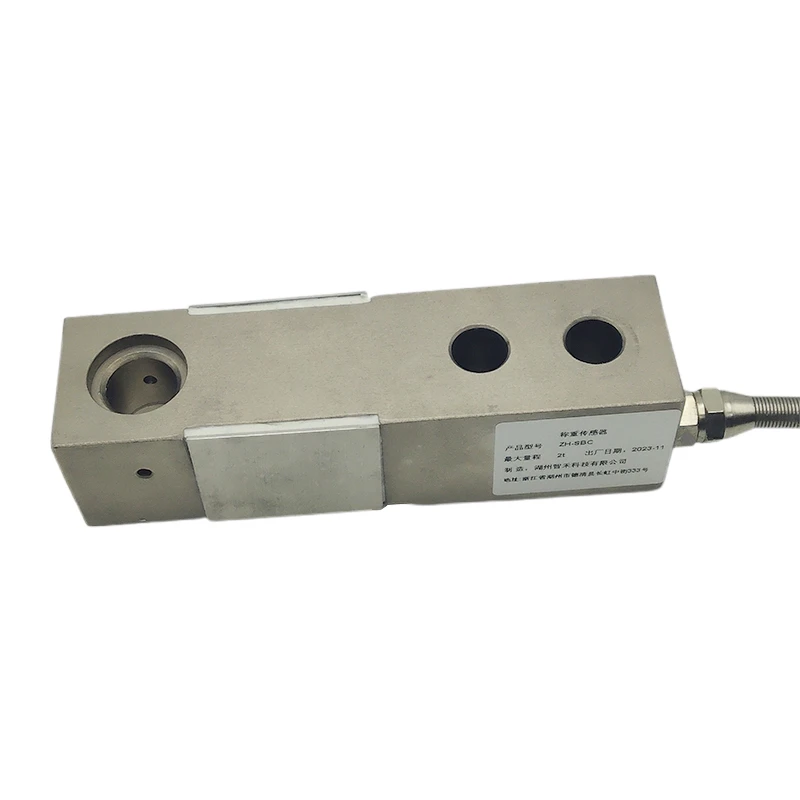

모델 ZH-SBC 상세 사양
|
용량 |
500kg, 1000kg, 2000kg, 3000kg |
재료 |
합금강 |
|
정격 출력(mV/V) |
2.0±0.002 |
비-선형성 |
±0.02%FS |
|
히스테리시스 |
±0.02%FS |
반복성 |
±0.01%FS |
|
크립(30분) |
±0.02%FS |
제로 밸런스 |
±1.00%FS |
|
0에 대한 온도 영향 |
±0.02%FS/10도 |
출력에 대한 온도 영향 |
±0.02%FS/10도 |
|
입력저항(Ω) |
381±4 |
출력저항(Ω) |
350±1 |
|
절연저항 |
5000MΩ 이상 |
여기 전압 |
5V-10V(DC) |
|
보상된 온도 범위 |
-10~+50도 |
작동 온도 범위 |
-20~+60도 |
|
안전한 과부하 |
150%FS |
속보 로딩 |
300%FS |
|
케이블 |
Φ5.2 X 3M 또는 요청에 따라 맞춤 설정 |
케이블 색상 코드 |
입력: 녹색+ 검정색- 출력: 흰색+빨간색 - |

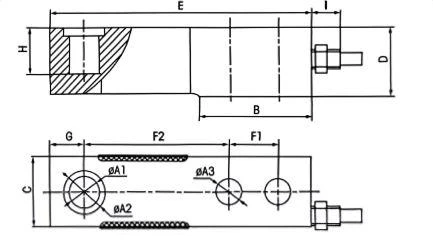

개요도

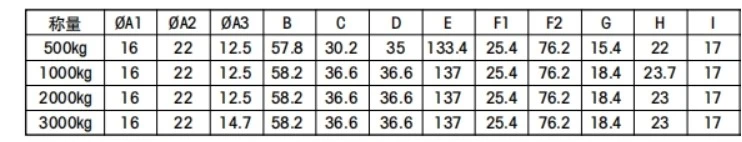

특정 크기 테이블
