간략한 소개

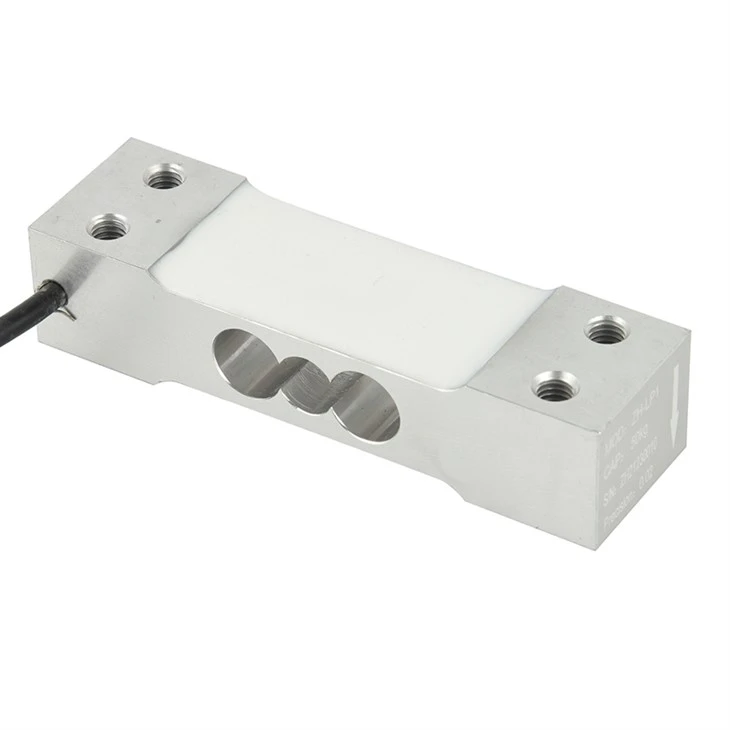

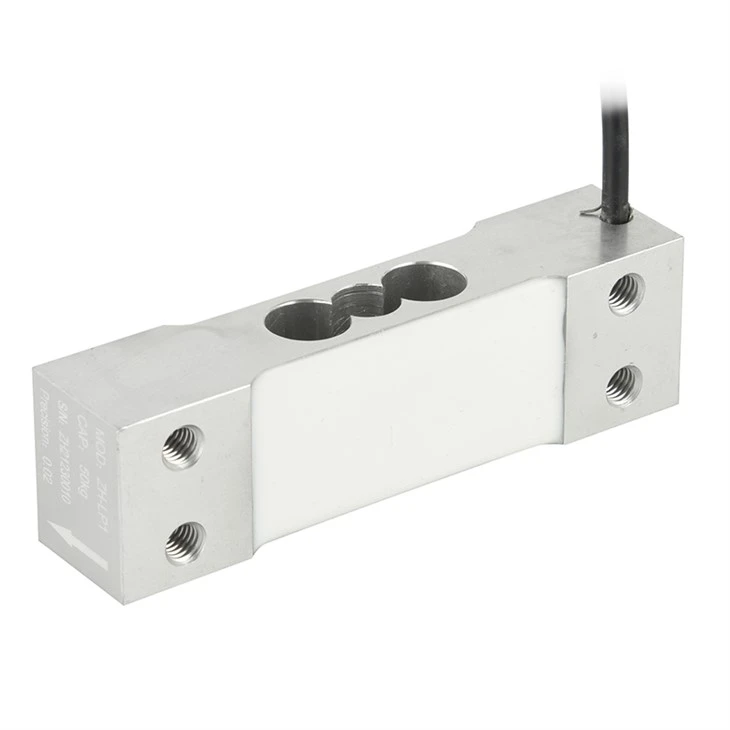

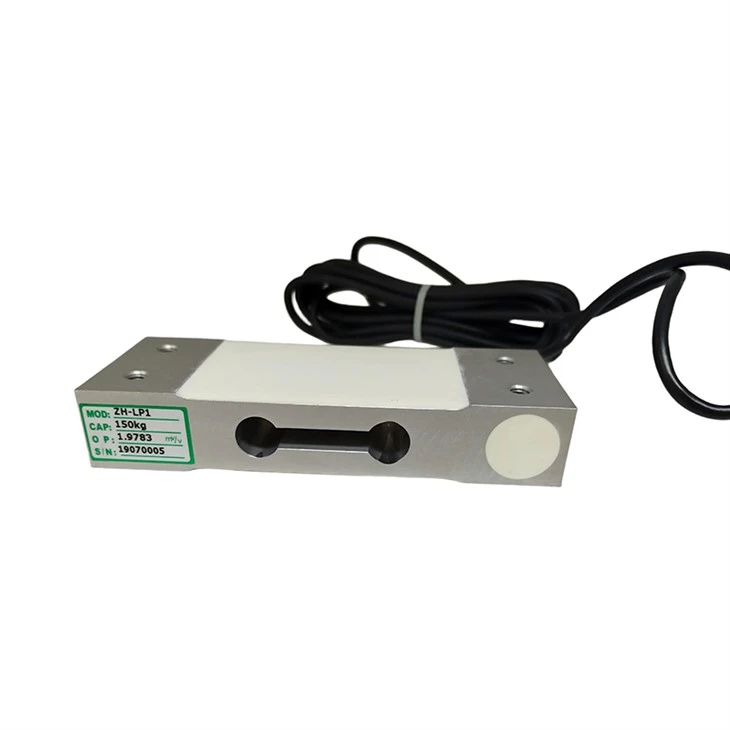

알루미늄 단일{0}}로드 셀은 중앙 지점에 적용되는 수직 하중을 정확하게 측정하도록 설계되어 있어{1}}고른 무게 분산이 필요한 벤치 및 소매용 저울에 사용하기에 매우 적합합니다. 플랫폼 로드 셀과 통합되면 이 시스템은 측정 정밀도와 안정성을 향상시켜 다양한 계량 응용 분야에서 안정적인 성능을 제공합니다.
특징
1. 최적화됨플랫폼 로드셀애플리케이션
알루미늄 평행 빔 구조는 벤치형 저울, 계수형 저울 및 기타 계량 플랫폼에 대한 안정적이고 정확한 중량 측정을 제공합니다.
2. 내구성이 뛰어난 알루미늄 구조
고급-알루미늄 합금으로 제작된 이 평행 빔 로드 셀은 경량 특성과 강력한 구조적 무결성을 결합하여 -다양한 작업 환경에서 장기적인 내구성과 부식 저항성을 보장합니다.
3. 높은 감도 및 낮은 편향
평행 빔 설계는 로딩 중 편향을 최소화하여 높은 감도와 안정적인 출력 신호를 제공합니다. 따라서 일관된 성능이 필요한-고정확도 플랫폼 로드 셀 시스템에 매우 적합합니다.-
핵심 사양
| 부하 범위 | 1-250kg |
| 정격 출력(mV/V) | 1.0 ± 0.1(1-3kg)/2.0 ± 0.1(5-250kg) |
| 포괄적인 오류 | 0.02% |
| 입출력저항(Ω) | 410±15/350±3 |
| 와이어 사양 길이 | Φ 4 X 0.4(3) M |
| 배선 방법 | 빨간색 --------흥분+ 검정색--------흥분- 녹색------신호+ 흰색 -------신호- |
애플리케이션
이 알루미늄 평행 빔 로드 셀은 경량 구조, 높은 정확도 및 손쉬운 통합이 필수적인 벤치형 저울, 소포 저울, 식품 가공 카운터 등 소매 및 산업용 계량 시스템에서 플랫폼 로드 셀로 널리 사용됩니다.
상세사양
|
용량 |
1-250kg |
재료 |
알류미늄 |
|
정격 출력(mV/V) |
1.0 ± 0.1(1-3kg) 2.0±0.1(5-250kg) |
비-선형성 |
±0.02%FS |
|
히스테리시스 |
±0.02%FS |
반복성 |
±0.01%FS |
|
크립(30분) |
±0.02%FS |
제로 밸런스 |
±1.00%FS |
|
0에 대한 온도 영향 |
±0.02%FS/10도 |
출력에 대한 온도 영향 |
±0.02%FS/10도 |
|
입력저항(Ω) |
410±15 |
출력저항(Ω) |
350±3 |
|
절연저항 |
5000MΩ 이상 |
여기 전압 |
5V-10V(DC) |
|
보상된 온도 범위 |
-10~+50도 |
작동 온도 범위 |
-20~+60도 |
|
안전한 과부하 |
120%FS |
속보 로딩 |
150%FS |
|
케이블 |
Φ 4 X 0.4(3) M |
케이블 색상 코드 |
입력: 빨간색+ 검정색- 출력:녹색+흰색- |
개요도
특정 크기 테이블
|
정격하중(kg) |
L |
A |
B |
C |
D |
E |
G |
M |
|
1-3 |
70 |
22 |
15 |
12 |
46 |
7 |
58 |
M3 |
|
5-20 |
130 |
22 |
30 |
25 |
80 |
15 |
106 |
M6 |
|
25-35 |
130 |
22 |
40 |
25 |
80 |
15 |
106 |
M6 |
|
40-150 |
130 |
23 |
50 |
27 |
76 |
25 |
106 |
M6 |
|
200-250 |
130 |
23 |
50 |
27 |
76 |
25 |
106 |
M8 |
