간략한 소개
탱크 스케일 로드 셀은 산업용 선박 계량의 엄격한 요구 사항에 맞게 특별히 설계된 견고한 압축력 변환기입니다. 견고한 기둥-형 실린더로 설계된 이 센서는 벌크 재료로 채워진 대형 탱크, 사일로 및 호퍼의 정적 중량을 측정하도록 제작되었습니다. 핵심 기능은 구조물이 가하는 전체 수직력을 정밀한 전기 신호로 변환하여 정확한 재고 관리 및 공정 제어를 가능하게 하는 것입니다. 일반적으로 내부식성- 마감 처리가 되어 있고 IP68 표준에 따라 밀봉된 고강도 합금강으로 제작된 이 로드 셀은 화학 공장, 식품 가공 시설 및 광산 작업에서 볼 수 있는 가혹한 환경 조건을 견딜 수 있도록 제작되었습니다.
특징
1.고-용량 압축 설계: 탱크 스케일 로드 셀은 막대한 정적 하중을 지원하도록 설계되었으며, 이 컬럼-형 센서는 수백에서 수십만 킬로그램에 이르는 용량을 제공합니다. 견고한 원통형 본체는 극심한 압력 하에서 좌굴에 대한 탁월한 저항성을 보장하여 대형 구조물에 안정적이고 안전한 기초를 제공합니다.
2. 고유한 자체 정렬-: 대부분의 탱크 스케일 로드 셀은 한쪽 또는 양쪽 끝에 돔형 또는 구형 좌석 배열을 통합합니다. 이 기능을 통해 센서는 열팽창, 구조적 정착 또는 불균일한 하중으로 인해 발생하는 사소한 각도 정렬 불량을 자동으로 보상하여 최대 정확도를 위해 항상 축 방향으로 힘이 가해지도록 보장합니다.
3. 환경적 견고성: 완전히 용접된 밀폐형 씰과 견고한 구조로 센서는 습기 유입, 먼지 및 부식성 증기로부터 보호됩니다. 따라서 비에 노출되는 실외 설치 또는 고압 세척이 가능한-세척 구역에-적합합니다.
핵심 사양
| 부하 범위 | 20t-50t |
| 정격 출력(mV/V) | 2.00±0.005mV/V |
| 포괄적인 오류 | ±0.03%FS |
| 입출력저항(Ω) | 700±5/700±5 |
| 와이어 사양 길이 | Φ5.4 X 9M 또는 요청에 따라 맞춤 설정 |
| 배선 방법 |
빨간색 --------흥분+ 검정색--------흥분- |
애플리케이션
탱크 스케일 로드 셀은 화학물질 저장 탱크 계량 시스템의 업계 표준입니다. 가공 공장에서는 대형 반응기 또는 저장 탱크의 각 다리 아래에 여러 개의 로드 셀이 설치됩니다. 실시간- 중량 데이터를 제공하여 위험한 액체의 충전 수준을 모니터링하여 안전한 작동 한계를 유지하고 다운스트림 프로세스의 정확한 배치를 촉진합니다.
모델 ZH-CT2 상세 사양
|
용량 |
20t-50t |
재료 |
합금강/스테인리스강 |
|
정격 출력(mV/V) |
2.00±0.005 |
비-선형성 |
±0.03%FS |
|
히스테리시스 |
±0.03%FS |
반복성 |
±0.02%FS |
|
크립(30분) |
±0.02%FS |
제로 밸런스 |
±1.00%FS |
|
0에 대한 온도 영향 |
±0.02%FS/10도 |
출력에 대한 온도 영향 |
±0.02%FS/10도 |
|
입력저항(Ω) |
700±5 |
출력저항(Ω) |
700±5 |
|
절연저항 |
5000MΩ 이상 |
여기 전압 |
5V-10V(DC) |
|
보상된 온도 범위 |
-10~+50도 |
작동 온도 범위 |
-20~+60도 |
|
안전한 과부하 |
120%FS |
속보 로딩 |
150%FS |
|
케이블 |
Φ5.4 X 9M 또는 요청에 따라 맞춤 설정 |
케이블 색상 코드 |
입력: 빨간색+ 검정색- 출력::녹색+흰색- |

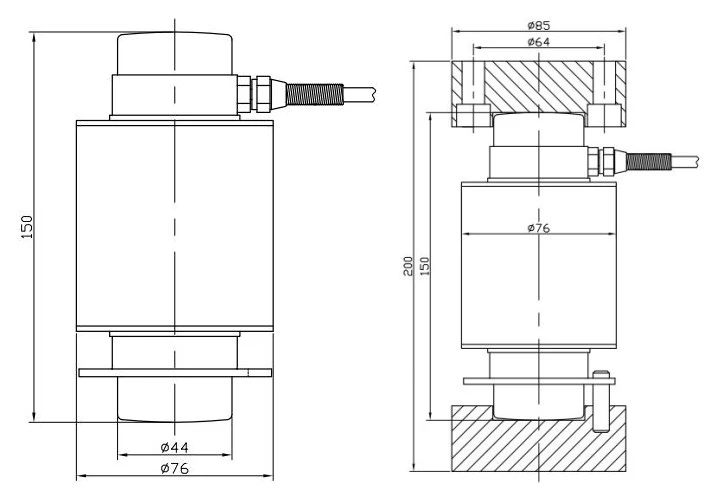

개요도
