간략한 소개
소형 하중 센서는 공간이 제한된 응용 분야에서 높은 정확도로 무게나 힘을 측정하도록 설계된 초소형 장치입니다.
특징
1. 작은 부하 변동에서도 정확한 출력 신호를 제공하여 안정적인 데이터 수집을 보장합니다.
2. 혹독한 산업 환경에 적합한 내구성이 뛰어나고 내부식성-저항성이 있는 소재입니다.
3. 소형 로드 센서는 표준 데이터 수집 시스템과 호환되어 쉽게 통합할 수 있습니다.
핵심 사양
| 부하 범위 | 100kg~5000kg |
| 정격 출력(mV/V) | 1.5± 10%mV/V |
| 포괄적인 오류 | ±0.05%FS |
| 입출력저항(Ω) | 760± 15/700±5 |
| 와이어 사양 길이 | Φ4 X 1.5M 또는 요청에 따라 맞춤 설정 |
| 배선 방법 | 빨간색 --------흥분+ 검정색--------흥분- 녹색------신호+ 흰색 -------신호- |
애플리케이션
소형 하중 센서는 로봇 팔과 같은 자동화된 기계 장비에 사용되어 파지력을 모니터링하고 조립 공정 중 섬세한 부품의 손상을 방지합니다.
모델 ZH-WC101 상세 사양
|
용량 |
100kg~5000kg |
재료 |
스테인레스 스틸 |
|
정격 출력(mV/V) |
1.5± 10% |
비-선형성 |
±0.05%FS |
|
히스테리시스 |
±0.05%FS |
반복성 |
±0.05%FS |
|
크립(30분) |
±0 03%FS |
제로 밸런스 |
± 1 00%FS |
|
0에 대한 온도 영향 |
±0.05%FS/10도 |
출력에 대한 온도 영향 |
±0.05%FS/10도 |
|
입력저항(Ω) |
760± 15 |
출력저항(Ω) |
700±5 |
|
절연저항 |
5000MΩ 이상 |
여기 전압 |
5V-10V(DC) |
|
보상된 온도 범위 |
- 10~+50도 |
작동 온도 범위 |
-20~+60도 |
|
허용된 과부하 |
120%FS |
속보 로딩 |
150%FS |
|
케이블 |
Φ4 X 1.5M 또는 요청에 따라 맞춤 설정 |
케이블 색상 코드 |
입력: 빨간색+ 검정색- 출력:녹색+흰색- |

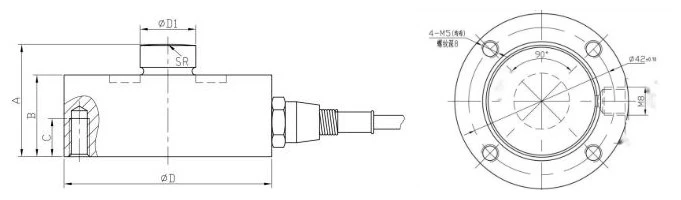

개요도
특정 크기 테이블
|
정격부하(kg) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10kg~2000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
