간략한 소개
로드 셀 S 빔은 정확한 힘 측정을 위해 "S" 모양으로 설계된 단일 지점 또는 벤딩 빔 로드 센서 유형입니다. 기계적 힘을 전기 신호로 변환하여 산업용 계량 시스템에 널리 사용됩니다.
특징
1. 로드셀 S빔은 고강도 합금강 또는 스테인리스강으로 제작되어 열악한 환경에서도 내구성과 내식성을 보장합니다.
2. 로드 셀 S 빔은 습기, 먼지 및 기타 오염 물질로부터 보호하기 위해 접착 포팅 또는 용접 구조를 사용하여 밀봉됩니다.
3. 하중에 따른 변형이 전기 저항을 변경하여 정확한 중량 데이터를 제공하는 스트레인 게이지 기술의 원리에 따라 작동합니다.
핵심 사양
| 부하 범위 | 5kg~20t |
| 정격 출력(mV/V) | 2.0 ± 0.005mV/V 또는 3.0 ± 0.005mV/V |
| 포괄적인 오류 | 0.02%FS |
| 입출력저항(Ω) | 385±10/350±3 |
| 와이어 사양 길이 | Φ5.4 *5m 또는 요청에 따라 맞춤 제작 |
| 배선 방법 | 빨간색 --------흥분+ 검정색--------흥분- 녹색------신호+ 흰색 -------신호- |
애플리케이션
로드 셀 S 빔은 안정적이고 정확한 힘 측정이 필요한 호퍼 스케일, 플랫폼 스케일, 탱크 계량 시스템 및 소형 크레인 스케일과 같은 응용 분야에 일반적으로 사용됩니다.
모델 ZH-ST1 상세 사양
|
용량 |
0.005~20t |
재료 |
합금강/스테인리스강 |
|
정격 출력(mV/V) |
2.0 ± 0.005 3.0 ± 0.005 |
비-선형성 |
±0.02%FS |
|
히스테리시스 |
±0.02%FS |
반복성 |
±0.01%FS |
|
크립(30분) |
±0.02%FS |
제로 밸런스 |
±1.00%FS |
|
0에 대한 온도 영향 |
±0.02%FS/10도 |
출력에 대한 온도 영향 |
±0.02%FS/10도 |
|
입력저항(Ω) |
385±10 |
출력저항(Ω) |
350±3 |
|
절연저항 |
5000MΩ 이상 |
여기 전압 |
5V-10V(DC) |
|
보상된 온도 범위 |
-10~+50도 |
작동 온도 범위 |
-20~+60도 |
|
안전한 과부하 |
120%FS |
속보 로딩 |
150%FS |
|
케이블 |
Φ 5.4 X 5 M 또는 요청에 따라 맞춤 설정 |
케이블 색상 코드 |
입력: 빨간색+ 검정색- 출력:녹색+ 흰색- |

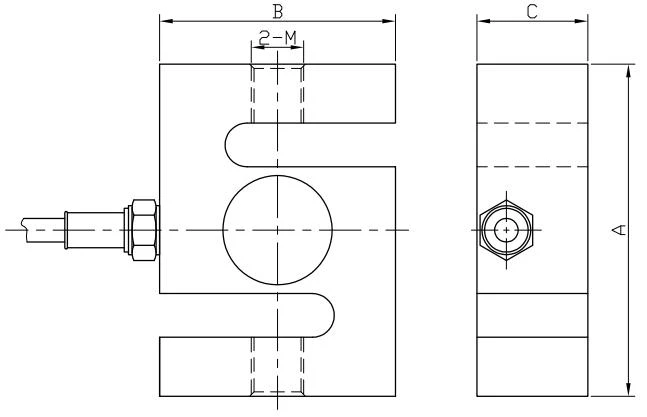

개요도
특정 크기 테이블
|
정격부하 (t) |
A |
B |
C |
M |
|
0.005-0.05 |
64 |
51 |
13.0 |
M8×1.25 |
|
0.1-0.5 |
76 |
51 |
19.1 |
M12×1.75 |
|
1-2 |
76 |
54 |
25.4 |
M12×1.75 |
|
2.5-5 |
108 |
76 |
25.4 |
M18×1.5 |
|
7.5 |
140 |
100 |
32.0 |
M24×2 |
|
10 |
178 |
126 |
50.0 |
M30×2 |
|
15-20 |
188 |
140 |
60.0 |
M39×2 |
