간략한 소개
S빔 로드셀은 "S"-자 모양 구조의 힘{0}감지 장치로 인장력과 압축력을 모두 정확하게 측정하는 데 최적화되어 있습니다. 이는 적용된 하중으로 인한 변형을 감지하고 이를 전기 출력으로 변환하는 스트레인 게이지의 원리에 따라 작동합니다.
특징
1. 내구성과 마모, 부식 또는 온도 변화에 대한 저항성을 보장하기 위해 고강도 합금강 또는 스테인리스강으로 제조됩니다.-
2. 습기, 먼지 및 기타 환경 오염 물질로부터 내부 구성 요소를 보호하기 위해 접착 포팅(접착제 밀봉)을 사용하여 밀봉합니다.
3. S 빔 로드 셀은 스트레인 게이지 기술을 활용하여 기계적 변형을 정밀하게 측정하고 다양한 힘 범위에 걸쳐 안정적이고 반복 가능한 판독값을 제공합니다.
핵심 사양
| 부하 범위 | 100kg, 200kg, 300kg, 500kg, 700kg, 1000kg |
| 정격 출력(mV/V) | 2.0±0.005mV/V |
| 포괄적인 오류 | 0.03%FS |
| 입출력저항(Ω) | 650±10/650±5 |
| 와이어 사양 길이 | Φ 5 * 3m 또는 요청에 따라 맞춤화 |
| 배선 방법 | 빨간색 --------흥분+ 검정색--------흥분- 녹색------신호+ 흰색 -------신호- |
애플리케이션
S 빔 로드 셀은 신뢰할 수 있는 힘 측정이 필수적인 열간 및 냉간 프레스 기계, 재료 테스트 장비, 호퍼 및 탱크 계량 시스템, 크레인 스케일, 인장/압축 테스트 장비에 널리 사용됩니다.
모델 ZH-ST3 상세 사양
|
용량 |
100,200,300,500,700,1000kg |
재료 |
합금강/스테인리스강 |
|
정격 출력(mV/V) |
2.0 ± 0.005 |
비-선형성 |
±0.03%FS |
|
히스테리시스 |
±0.03%FS |
반복성 |
±0.01%FS |
|
크립(30분) |
±0.05%FS |
제로 밸런스 |
±1.00%FS |
|
0에 대한 온도 영향 |
±0.05%FS/10도 |
출력에 대한 온도 영향 |
±0.05%FS/10도 |
|
입력저항(Ω) |
650±10 |
출력저항(Ω) |
650±5 |
|
절연저항 |
5000MΩ 이상 |
여기 전압 |
5V-10V(DC) |
|
보상된 온도 범위 |
-10~+50도 |
작동 온도 범위 |
-20~+60도 |
|
안전한 과부하 |
120%FS |
속보 로딩 |
150%FS |
|
케이블 |
Φ 5 X 3 M 또는 요청에 따라 맞춤 설정 |
케이블 색상 코드 |
입력: 빨간색+ 검정색- 출력:녹색+흰색- |

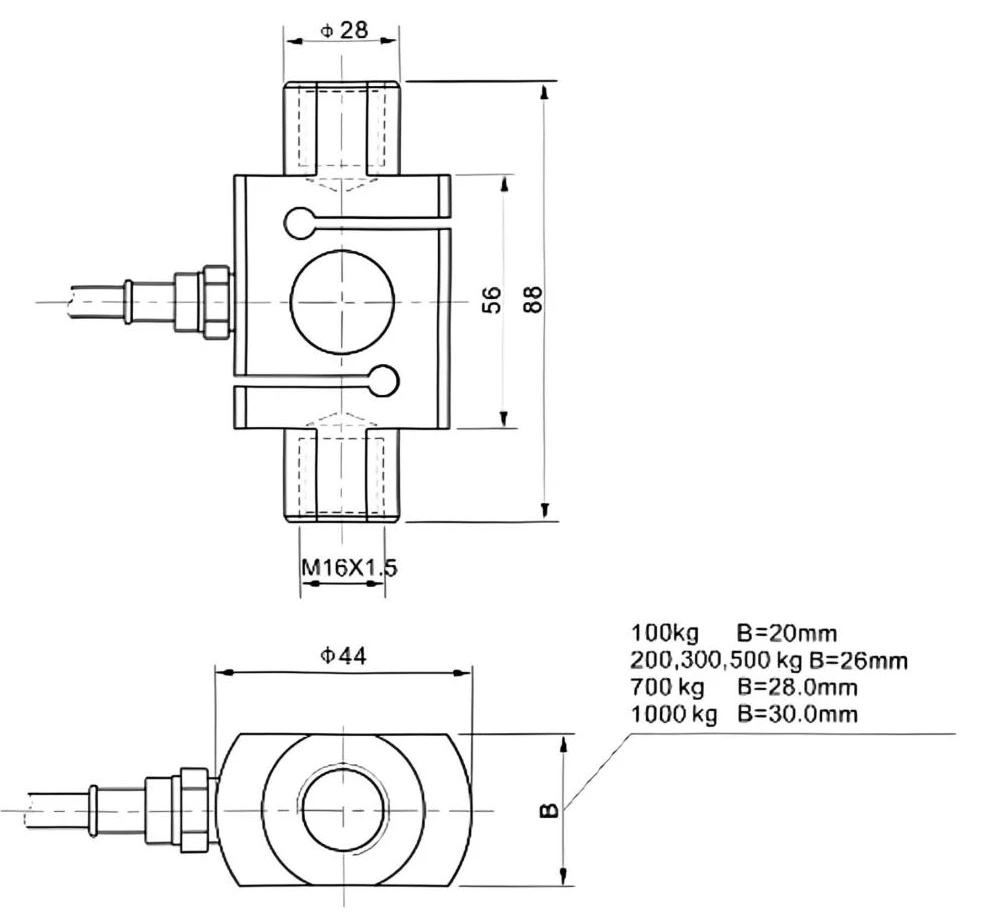

개요도
