간략한 소개
S- 유형 설계의 인장 로드 셀은 선형성이 높고 처짐이 최소화된 인장력을 측정하는 데 특별히 최적화되었습니다. 독특한 형상 덕분에 동적이거나 변동하는 인장 하중에서도 구조적 무결성과 측정 정확도를 유지할 수 있습니다.
특징
1. 인장 로드 셀은 반복되는 응력 주기를 견디고 시간이 지남에 따른 변형에 저항하기 위해 고급 합금강으로 제작됩니다.
2. 인장 로드 셀에는 향상된 감도 및 온도 보상을 위해 전체 휘트스톤 브리지 구성으로 배열된 정밀 스트레인 게이지가 통합되어 있습니다.
3. 습기, 진동 및 미립자 오염으로부터 내부 전자 장치를 보호하기 위해 접착제 밀봉 조인트와 결합된 견고한 에폭시 캡슐화를 사용합니다.
핵심 사양
| 부하 범위 | 30t |
| 정격 출력(mV/V) | 2.0±0.005mV/V |
| 포괄적인 오류 | 0.02%FS |
| 입출력저항(Ω) | 385±10/350±5 |
| 와이어 사양 길이 | Φ6 *9m 또는 요청에 따라 맞춤 설정 |
| 배선 방법 | 빨간색 --------흥분+ 검정색--------흥분- 녹색------신호+ 흰색 -------신호- |
애플리케이션
모델 ZH-ST4 상세 사양
|
용량 |
30t |
재료 |
합금강 |
|
정격 출력(mV/V) |
2.0 ± 0.005 |
비-선형성 |
±0.02%FS |
|
히스테리시스 |
±0.02%FS |
반복성 |
±0.01%FS |
|
크립(30분) |
±0.02%FS |
제로 밸런스 |
±1.00%FS |
|
0에 대한 온도 영향 |
±0.02%FS/10도 |
출력에 대한 온도 영향 |
±0.02%FS/10도 |
|
입력저항(Ω) |
385±10 |
출력저항(Ω) |
350±5 |
|
절연저항 |
5000MΩ 이상 |
여기 전압 |
5V-10V(DC) |
|
보상된 온도 범위 |
-10~+50도 |
작동 온도 범위 |
-20~+60도 |
|
안전한 과부하 |
120%FS |
속보 로딩 |
150%FS |
|
케이블 |
Φ6 X9 M 또는 요청에 따라 맞춤 설정 |
케이블 색상 코드 |
입력: 빨간색+ 검정색- 출력:녹색+흰색- |

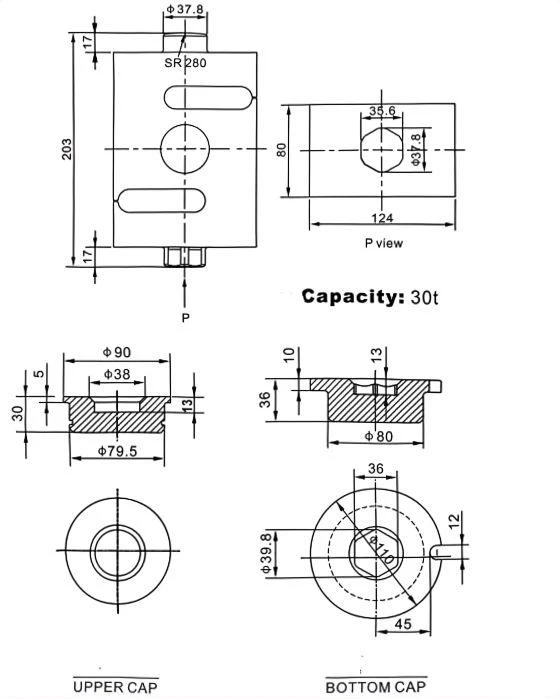

개요도
