간략한 소개
이러한 유형의 로드 셀은 전단 빔에 스트레인 게이지를 사용하여 수직 하중을 감지하고 이를 전기 신호로 변환하므로 트럭 스케일 로드 셀의 핵심 구성 요소가 되며 트럭 스케일, 사일로 계량 및 대형 플랫폼 스케일에 널리 사용됩니다.
특징
1. 고강도 합금강으로 제작된 -양단 전단 빔 로드셀은 뛰어난 내구성과 내식성을 제공하므로 열악한 환경에 노출되는 트럭 스케일 시스템에서 높은 신뢰성을 제공합니다.
2. 합금강 구조는 구조적 강성과 내피로성을 향상시켜 양단 전단 빔 로드 셀이 까다로운 트럭 스케일 로드 셀 응용 분야에서 장기간 사용되는 동안 -측정 정확도를 유지할 수 있도록 해줍니다.
3. 우수한 기계적 특성을 지닌 합금강은 양단 전단 빔 로드 셀이 심한 충격 하중과 과부하 조건을 견딜 수 있도록 하여 견고한 트럭 스케일 로드 셀 설치에서 안정적인 성능을 보장합니다.
핵심 사양
| 부하 범위 | 10-75klb |
| 정격 출력(mV/V) | 3.0±0.01mV/V |
| 포괄적인 오류 | 0.03% |
| 입출력저항(Ω) |
700±10또는 요청에 따라 맞춤화됨/700±5 |
| 와이어 사양 길이 |
Φ6 X 10m 또는 요청에 따라 맞춤 설정 |
| 배선 방법 | 빨간색 --------흥분+ 검정색--------흥분- 녹색------신호+ 흰색 -------신호- |
애플리케이션
농업 및 식품 가공 공장에서 양단 전단 빔 로드 셀은 저장 및 배치 작업 중에 벌크 곡물, 사료 또는 액체 성분을 정밀하게 측정하기 위한 계량 브릿지 로드 셀과 트럭 스케일 로드 셀 모두의 중요한 부분으로 사용됩니다.
모델 ZH-DS3 세부 사양
|
용량 |
10-75klb |
재료 |
합금강 |
|
정격 출력(mV/V) |
3.0±0.01 |
비-선형성 |
±0.03%FS |
|
히스테리시스 |
±0.05%FS |
반복성 |
±0.02%FS |
|
크립(30분) |
±0.03%FS |
제로 밸런스 |
±1.00%FS |
|
0에 대한 온도 영향 |
±0.03%FS/10도 |
출력에 대한 온도 영향 |
±0.03%FS/10도 |
|
입력저항(Ω) |
700±10 또는 요청에 따라 맞춤 설정 |
출력저항(Ω) |
700±5 |
|
절연저항 |
5000MΩ 이상 |
여기 전압 |
5V-10V(DC) |
|
보상된 온도 범위 |
-10~+50도 |
작동 온도 범위 |
-20~+60도 |
|
안전한 과부하 |
120%FS |
속보 로딩 |
150%FS |
|
케이블 |
Φ6 X 10M 또는 요청에 따라 맞춤 설정 |
케이블 색상 코드 |
입력: 빨간색+ 검정색- 출력: 녹색+ 흰색- |

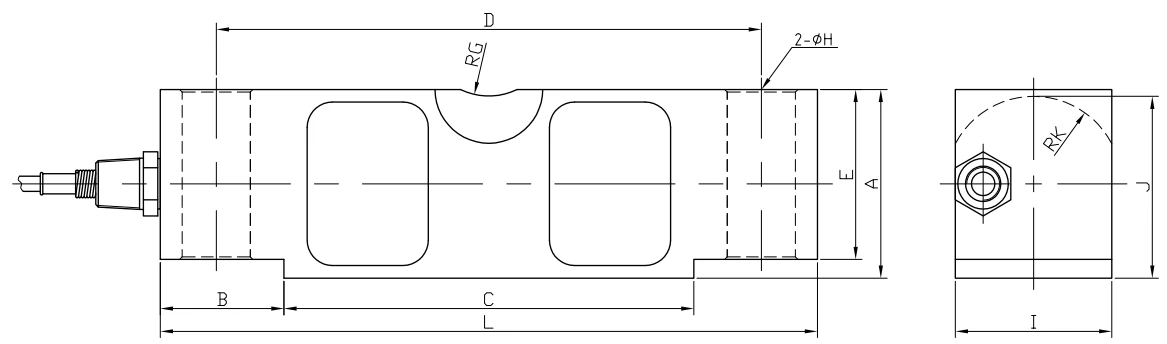

개요도
특정 크기 테이블
|
정격부하 (klb) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
